KONFIGURASI ROUTER ON STICK DI CISCO PACKET TRACER

ROUTER ON STICK

Secara defult antara vlan satu dengan vlan yang lain tidak bisa saling berkomunikasi. Dan cara agar antara vlan  satu dengan yang lain bisa berkomunikasi di butuhkan yang namanya inter vlan routing, dan kali ini kita akan membahas salah satu inter vlan routing yaitu router on stick

Apa itu router on stick?

Router on stick yaitu protocol yang di gunakan untuk menghubungkan vlan satu dengan vlan yang lain dengan memanfaatkan subinterface yang ada di router. Subinterface yaitu interface virtual yang di buat di interface fisik. Gampangnya satu interface fisik bisa menjadi beberapa interface virtual.

Konfigurasi router on stick di cisco packet tracer

Dalam konfigurasi ini kita akan menghubungkan vlan 10 dan vlan 50 yang ada di switch0

Konfigurasi switch0 : Switch>enable

Switch#configure terminal

Switch(config)#vlan 10 (buat vlan 10)

Switch(config-vlan)#vlan 50 (buat vlan 50)

Switch(config)#interface range fastEthernet0/1-2

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 10

Switch(config-if-range)#interface range fastEthernet0/3-4

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 50

Switch(config-if-range)#interface g0/1

Switch(config-if)#switchport mode trunk (port yang mengarah di router di mode trunk supaya bisa membawa beberapa vlan)

Konfigurasi router :

Router>enable

Router#configure terminal

Router(config)#interface g0/0/1

Router(config-if)#no shutdown (aktifkan dulu interface fisiknya)

Router(config)#interface g0/0/1.10 (buat subinterface)

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip address 10.10.10.1 255.255.255.0 (beri ip address di subinterface yang akan di jadikan gateway vlan)

Router(config-subif)#interface g0/0/1.50

Router(config-subif)#encapsulation dot1Q 50

Router(config-subif)#ip address 50.50.50.1 255.255.255.0

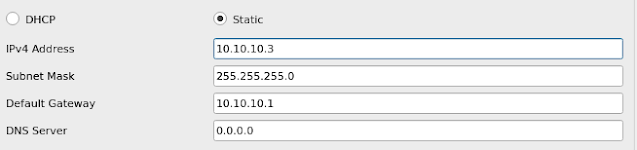

Konfigurasi PC : PC0

PC1

PC2

 PC3
